Dao phay vai SAE là một dụng cụ cắt gọt (thường là dao phay gắn mảnh) được thiết kế đặc biệt để thực hiện các nguyên công phay vai. được thiết kế để tạo ra một góc vuông 90 độ chính xác giữa mặt phẳng và thành bên của chi tiết gia công.


Điểm nổi trội

Điểm mạnh chính của loại dao này đến từ thiết kế 90 độ chuyên dụng của nó:

• Tạo góc 90° chính xác: Đây là ưu điểm lớn nhất. Nó tạo ra các "bậc" hoặc "vai" vuông vắn, sắc nét mà không cần các nguyên công chạy tinh lại.

• Tính đa năng cao: Mặc dù gọi là dao phay vai, nó có thể thực hiện nhiều nhiệm vụ:

  • Phay vai (Shoulder Milling): Ứng dụng chính.

  • Phay mặt (Face Milling): Có thể dùng để phay phẳng bề mặt.

  • Phay rãnh (Slot Milling): Dùng để gia công các rãnh đặc (solid slot) hoặc rãnh hở.

  • Phay hốc (Pocketing): Tạo các hốc (khoang) trên chi tiết.

• Tối ưu lực cắt: Dao phay 90 độ tạo ra lực cắt hướng tâm (Radial Force) lớn và lực cắt hướng trục (Axial Force) nhỏ. Điều này cực kỳ có lợi khi gia công các chi tiết có thành mỏng, vì nó giảm thiểu sự biến dạng (uốn, cong) của thành chi tiết.

• Kinh tế (với dao gắn mảnh): Khi mảnh cắt bị mòn hoặc vỡ, người dùng chỉ cần xoay hoặc thay thế mảnh cắt mới thay vì phải thay cả con dao, giúp giảm chi phí.

Ứng dụng trong sản xuất



Dao phay vai SAE (và các loại dao phay vai 90 độ nói chung) là một trong những công cụ linh hoạt và được sử dụng nhiều nhất trong các xưởng phay CNC:

• Chế tạo khuôn mẫu: Dùng để phay các thành, vách của hốc khuôn (cavity) và lõi khuôn (core).

• Cơ khí chính xác: Gia công các chi tiết máy có bậc, các gờ, vai hoặc các bề mặt lắp ghép đòi hỏi độ chính xác cao.

• Sản xuất linh kiện ô tô, hàng không: Phay các khối động cơ, các chi tiết gá, hoặc bất kỳ linh kiện nào cần các rãnh và vai vuông góc.

• Gia công vật liệu đa dạng: Các dòng dao này (tùy vào mảnh cắt) có thể gia công hiệu quả trên thép carbon, thép hợp kim, thép không gỉ (inox), gang, và cả các vật liệu kim loại màu như nhôm, đồng.



Lưu ý khi sử dụng

Để đạt hiệu quả tối đa và đảm bảo độ chính xác, cần lưu ý các điểm kỹ thuật sau:

• Độ cứng vững: Phay vai tạo ra lực hướng tâm lớn, do đó yêu cầu hệ thống (máy phay, đồ gá, và bản thân dao) phải có độ cứng vững cao để tránh rung động (chatter).

• Giảm thiểu độ vươn (Overhang): Luôn giữ chiều dài phần dao vươn ra khỏi bầu kẹp (holder) ở mức ngắn nhất có thể để tăng độ cứng vững.

• Sử dụng khi phay mặt: Khi dùng dao phay vai để phay mặt, tránh để tâm dao đi qua tâm chi tiết. Nên lập trình đường chạy dao sao cho tâm dao luôn lệch khỏi tâm chi tiết. Điều này giúp phoi mỏng dần khi thoát dao, giảm va đập và cải thiện chất lượng bề mặt.

• Gia công chi tiết thành mỏng: Đây là lựa chọn lý tưởng. Do lực hướng trục thấp, nó không "đẩy" hoặc "uốn" các thành mỏng, giúp duy trì kích thước chính xác.

• Tránh gia công gián đoạn: Hạn chế việc phay cắt ngang qua các lỗ hoặc rãnh. Sự va đập liên tục khi ra/vào vật liệu có thể gây mẻ mảnh cắt.

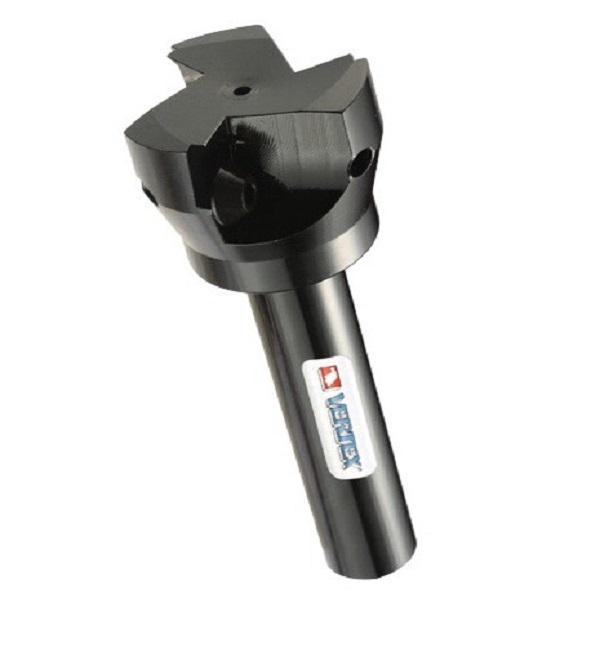

Dao phay vai SAE (như dòng Vertex-SAE) là một đại diện tiêu biểu cho dao phay vai 90 độ. Đây là một công cụ cực kỳ đa năng và hiệu quả, là lựa chọn hàng đầu cho bất kỳ xưởng gia công nào cần tạo ra các góc vuông 90 độ chính xác.

Khả năng thực hiện nhiều nguyên công (vai, mặt, rãnh) và đặc tính lực cắt (hướng tâm lớn, hướng trục nhỏ) làm cho nó trở nên vô giá, đặc biệt là trong các ứng dụng gia công khuôn mẫu và các chi tiết có thành mỏng.
