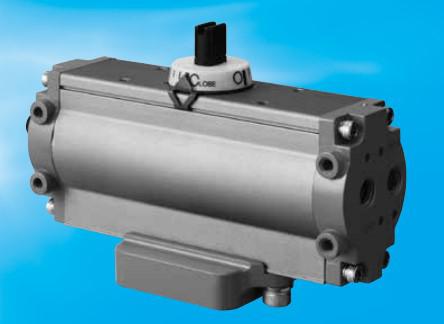

Thông số  Bộ tác động khí nén 7E-T35

• Thông số    Giá trị
• Thương hiệu    Tomoe
• Dòng sản phẩm    New T-DYNAMO
• Model    7E-T35
• Kiểu tác động    Tác động kép – Double Acting
• Mô-men xoắn danh định    35 N·m tại 0,4 MPa
• Mô-men tại 0,5 MPa    43 N·m
• Mô-men tại 0,6 MPa    52 N·m
• Mô-men tại 0,7 MPa    61 N·m
• Áp suất làm việc    0,4–0,7 MPa
• Áp suất chịu được    1,05 MPa
• Góc quay    0–90°
• Cổng khí    Rc 1/4
• Nhiệt độ môi trường/khí cấp    -10 đến +60°C
• Thời gian đóng/mở tham khảo    1–15 giây, với bộ điều khiển tốc độ
• Dung tích buồng khí A/B    0,2 / 0,2 L
• Kiểu lắp đặt    NAMUR, lắp trực tiếp với van phù hợp

Điểm nổi bật

Thiết kế tác động kép 7E-T35 sử dụng cơ cấu tác động kép, trong đó khí nén được sử dụng cho cả hai chiều chuyển động. Nhờ vậy, thiết bị có khả năng chủ động tạo lực cho cả quá trình mở và đóng van, phù hợp với những hệ thống yêu cầu kiểm soát hai chiều bằng khí nén.

Đây cũng là điểm khác biệt với các phiên bản 7F/7G tác động đơn có lò xo hồi, trong đó chuyển động một chiều được thực hiện nhờ lực lò xo.

Mô-men xoắn 35 N·m ở 0,4 MPa T35 cung cấp mô-men xoắn 35 N·m tại áp suất khí 0,4 MPa. Khi tăng áp suất cấp lên 0,5; 0,6 và 0,7 MPa, mô-men tương ứng đạt khoảng 43; 52 và 61 N·m.

Thông số này giúp người dùng có cơ sở để lựa chọn bộ tác động theo mô-men yêu cầu của van thay vì chỉ dựa vào kích thước đường ống.

Dải góc quay 0–90° Thiết bị được thiết kế cho chuyển động quay 0–90°, phù hợp với các loại van xoay như van bướm và các cơ cấu cần chuyển đổi trạng thái đóng/mở bằng chuyển động quay.

Kết cấu nhỏ gọn và lắp đặt trực tiếp Dòng New T-DYNAMO sử dụng giao diện lắp NAMUR, đồng thời thiết kế phần kết nối van theo hướng lắp trực tiếp. Điều này giúp giảm kết cấu trung gian và thuận tiện hơn khi tích hợp bộ tác động với van tương thích.

Có khả năng điều chỉnh tốc độ đóng mở Theo thông số của Tomoe, thời gian đóng/mở T35 khi sử dụng bộ điều khiển tốc độ nằm trong khoảng 1–15 giây. Tốc độ thực tế còn phụ thuộc áp suất khí, hệ thống van điện từ, bộ điều khiển tốc độ, đường ống và tải của van.

Ứng dụng

Bộ tác động khí nén 7E-T35 thường được sử dụng để tự động hóa các van quay 90°, đặc biệt trong các hệ thống công nghiệp có nguồn khí nén.

Một số ứng dụng tiêu biểu:

• Điều khiển đóng/mở van bướm bằng khí nén.
• Tự động hóa van trong hệ thống cấp và xử lý nước.
• Hệ thống đường ống khí, nước và các môi chất công nghiệp phù hợp.
• Hệ thống HVAC và xử lý không khí.
• Dây chuyền sản xuất và hệ thống tự động hóa công nghiệp.
• Điều khiển van trong các hệ thống xử lý chất lỏng.
• Kết hợp với van điện từ và bộ điều khiển tốc độ để xây dựng hệ thống đóng/mở van tự động.

Dòng T-DYNAMO được Tomoe định hướng là bộ tác động khí nén chuyên dụng cho van bướm, vì vậy khi lựa chọn cần kiểm tra đồng thời mô-men yêu cầu của van và giao diện cơ khí giữa van với actuator.

Lưu ý khi sử dụng

7E-T35 là thiết bị khí nén dùng để tạo mô-men tương đối lớn, vì vậy cần lắp đặt và vận hành đúng hướng dẫn kỹ thuật của nhà sản xuất.

Nguồn khí cấp phải nằm trong phạm vi 0,4–0,7 MPa theo thông số tiêu chuẩn. Không nên vận hành vượt áp suất cho phép; áp suất chịu được của thiết bị được công bố ở mức 1,05 MPa.

Cần sử dụng khí nén sạch và phù hợp với hệ thống. Việc kiểm soát nước, dầu và tạp chất trong khí nén giúp hạn chế ảnh hưởng đến các chi tiết bên trong actuator.

Khi ghép actuator với van, cần kiểm tra chính xác mô-men vận hành. Mô-men của T35 thay đổi theo áp suất khí và góc quay, do đó việc lựa chọn phải dựa trên điều kiện làm việc thực tế.

Không tự ý tháo rời actuator khi thiết bị vẫn đang chịu áp suất. Trước khi bảo trì cần ngắt nguồn khí, xả hết áp suất còn lại và thực hiện các biện pháp an toàn cần thiết.

Nhiệt độ môi trường và khí cấp nên nằm trong khoảng -10 đến +60°C theo thông số tiêu chuẩn của nhà sản xuất.

Bộ tác động khí nén 7E-T35 là giải pháp tự động hóa van tin cậy, bền bỉ và kinh tế. Với thiết kế đạt chuẩn quốc tế, khả năng vận hành chính xác và độ an toàn cao trong môi trường cháy nổ, đây là lựa chọn tối ưu cho các kỹ sư và nhà máy khi cần nâng cấp, xây dựng hệ thống điều khiển đường ống tự động.
