Điểm nổi trội

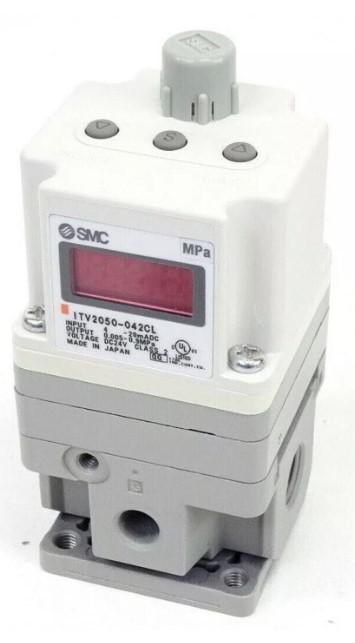

Điều khiển áp suất vô cấp bằng tín hiệu điện Ưu điểm quan trọng nhất của ITV2050-042CL là khả năng điều khiển áp suất khí nén theo tỷ lệ với tín hiệu điện đầu vào.

Với tín hiệu điều khiển 4–20 mA, hệ thống điều khiển có thể thay đổi áp suất đầu ra theo yêu cầu của từng công đoạn. Điều này đặc biệt hữu ích khi áp suất cần được thay đổi tự động trong quá trình sản xuất.

SMC xác định chức năng cốt lõi của dòng ITV là điều khiển áp suất khí nén vô cấp theo tín hiệu điện.

Tín hiệu 4–20 mA thông dụng trong tự động hóa ITV2050-042CL sử dụng 4–20 mA DC làm tín hiệu điều khiển. Đây là chuẩn tín hiệu analog phổ biến trong hệ thống tự động hóa công nghiệp, giúp thiết bị dễ tích hợp với PLC, bộ điều khiển và các hệ thống điều khiển quá trình phù hợp.

Ngoài tín hiệu đầu vào, model này còn có ngõ ra giám sát analog 4–20 mA, cho phép hệ thống điều khiển nhận lại tín hiệu để theo dõi áp suất thực tế.

Phản hồi và điều chỉnh áp suất ổn định Dòng ITV được SMC thiết kế với khả năng điều chỉnh áp suất theo tín hiệu điều khiển với độ tuyến tính và độ trễ được kiểm soát. Theo catalog, dòng sản phẩm có độ tuyến tính ±1% F.S. hoặc thấp hơn và độ trễ 0,5% F.S. hoặc thấp hơn.

Điều này giúp ITV2050-042CL phù hợp với những ứng dụng mà áp suất khí nén cần được kiểm soát ổn định thay vì chỉ duy trì một mức áp suất cố định bằng bộ điều áp cơ học.

Thiết kế nhỏ gọn, dễ tích hợp Thiết bị thuộc dòng ITV2000 với kết cấu tương đối nhỏ gọn, có thể bố trí trong các cụm điều khiển khí nén và hệ thống máy tự động.

Phiên bản -C trong mã sản phẩm thể hiện cấu hình có giá đỡ chữ L, hỗ trợ lắp đặt thiết bị vào vị trí cố định.

Cổng khí Rc 1/4 ITV2050-042CL sử dụng cổng kết nối khí Rc 1/4, thuận tiện cho việc tích hợp với hệ thống đường ống và phụ kiện khí nén tương thích.

Ứng dụng của SMC ITV2050-042CL

SMC ITV2050-042CL phù hợp với nhiều hệ thống tự động hóa công nghiệp, đặc biệt là những ứng dụng cần điều khiển áp suất bằng tín hiệu analog.

Điều khiển lực của xy lanh Khi áp suất khí cấp cho xy lanh thay đổi, lực tác động của xy lanh cũng thay đổi. ITV2050-042CL có thể được sử dụng để điều chỉnh áp suất nhằm kiểm soát lực trong các công đoạn ép, kẹp hoặc đẩy.

Máy ép và máy kẹp Thiết bị có thể điều chỉnh áp suất khí cấp cho cơ cấu kẹp hoặc ép, giúp thay đổi lực tác động theo từng sản phẩm hoặc từng công đoạn sản xuất.

Thiết bị kiểm tra và thử nghiệm Trong các hệ thống thử nghiệm, áp suất khí cần được thay đổi theo từng mức cài đặt. Việc điều khiển bằng tín hiệu 4–20 mA giúp quá trình này có thể được tự động hóa.

Máy móc tự động ITV2050-042CL có thể tích hợp với PLC và các bộ điều khiển analog để tạo thành một hệ thống điều khiển áp suất tự động.

Hệ thống xử lý khí nén Thiết bị có thể được sử dụng tại những vị trí mà áp suất đầu ra cần được điều chỉnh linh hoạt thay vì duy trì một mức áp suất cố định.


Các lưu ý khi sử dụng

1. Sử dụng khí nén sạch và phù hợp:
Chất lượng khí nén ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ của bộ điều áp. Nên sử dụng hệ thống lọc khí phù hợp trước khi đưa khí vào ITV.

2. Không vượt quá giới hạn áp suất:
Áp suất cấp và áp suất đầu ra phải nằm trong giới hạn cho phép của model và cấu hình hệ thống.

3. Đấu đúng tín hiệu 4–20 mA:
ITV2050-042CL sử dụng cấu hình tín hiệu dòng kiểu sink. Cần kiểm tra khả năng tương thích của ngõ ra PLC hoặc bộ điều khiển trước khi đấu nối. SMC cũng lưu ý đặc tính này trong thông tin cấu hình sản phẩm.

4. Không nhầm với van điện từ:
ITV2050-042CL không chỉ thực hiện đóng/mở khí. Đây là bộ điều áp điện-khí, có nhiệm vụ thay đổi và duy trì áp suất theo tín hiệu điều khiển.

5. Kiểm tra rò rỉ:
Sau khi lắp đặt cần kiểm tra các đầu nối và đường ống để đảm bảo không có rò rỉ khí.

6. Bảo vệ phần điện:
Các đầu nối điện cần được lắp đặt đúng quy cách và tránh để nước, dầu hoặc hóa chất xâm nhập vào phần điện tử của thiết bị.


 Bộ điều khiển khí nén bằng điện SMC ITV2050-042CL là lựa chọn đáng chú ý khi doanh nghiệp cần thay thế bộ điều áp cơ khí bằng giải pháp điều khiển áp suất bằng tín hiệu điện và có khả năng giám sát từ hệ thống điều khiển trung tâm.
